一. 系統設計

1. 總體架構

智慧物聯雲平台是在當下企業運營管理的技術及發展趨勢的基礎上，總結國内外同類産品的先進經驗，采用物聯網（IOT，The Internet of things）、移動計算、雲計算（Cloud

Computing）、視頻監控、可視化等先進技術研發的新一代綜合監控和管理功能的集成系統平台。平台主要是以完成數據的深度計算、統計和分析爲主，再整合設備監控、計劃任

 務、故障診斷等綜合業務信息；增加以 GPS/GIS 爲基礎的快速定位、定向導航、軌迹跟蹤及回放等功能，實現數據信息的“可視化”标識，以及數據的雲存儲、雲發布、雲應用等。

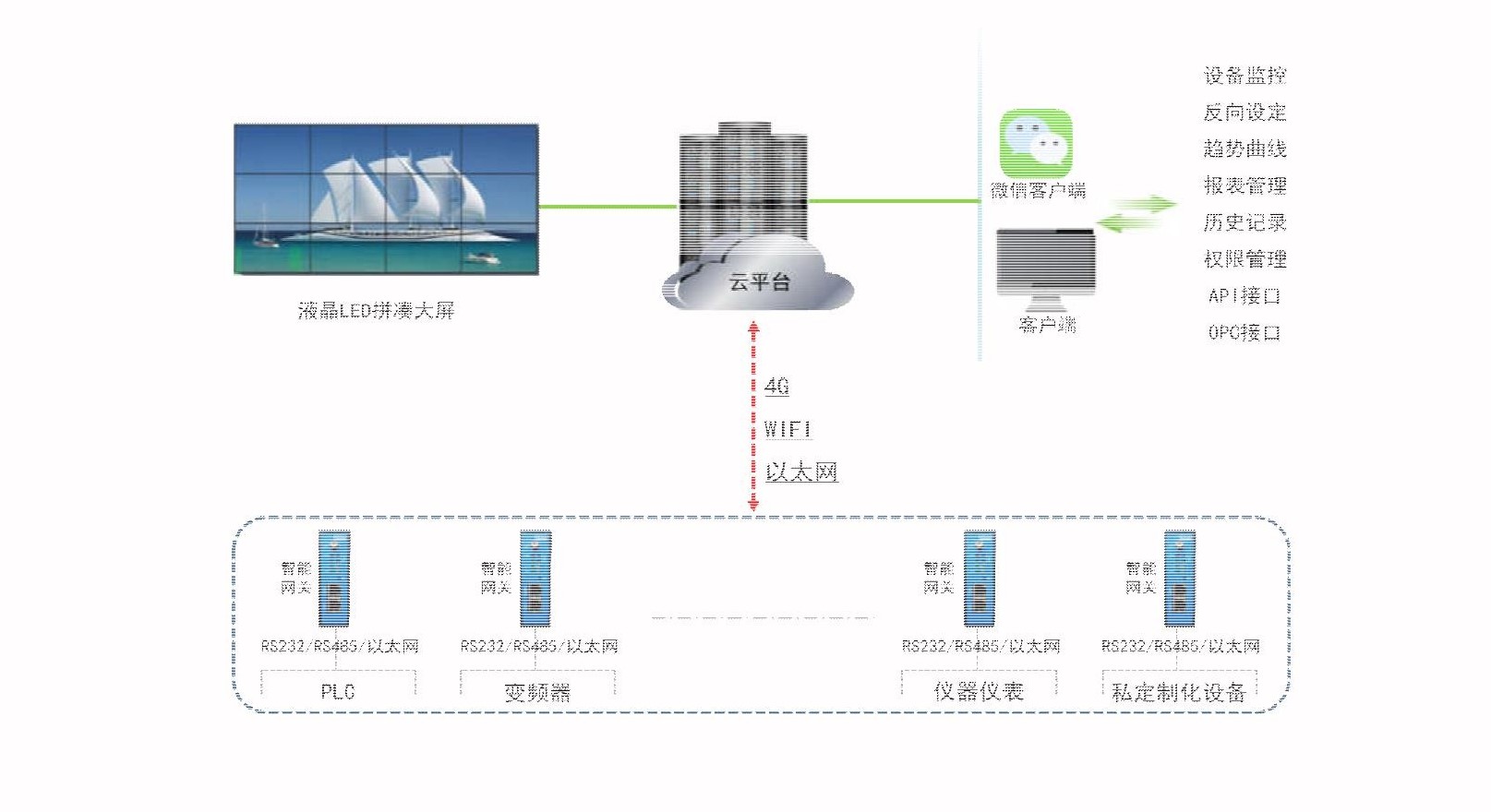

1.1. 系統應用架構

在智慧物聯雲系統中，雲端服務器用于連接現場的大量智能網關設備，實現大量遠程設備的連接管理、數據采集、存儲和監控等功能，是雲系統的中樞。智能網關設備是現場設備

與用 戶客戶端連接橋梁中的智能傳輸終端，負責讀取工業現場設備的數據并發送至雲端服務器。

二. 系統組成部分及功能

1. 系統組成部分

雲系統的組成包括智能網關、雲平台和移動端。

Ø 智能網關

讀取 PLC 控制器、HMI和儀表等的數據。

Ø 雲平台及客戶端

處理智能網關推送上來的數據，進行存儲、分類、處理、計算和分析等，通過網頁 PC

端進行訪問，并提供 OPC/API等接口。

Ø 移動端

通過手機展示設備的運行組态畫面、報警、曲線、設備在線狀态等，支持微信、短信

報警推送。

2. 功能介紹、參數及特點

2.1. 智能網關

2.1.1. 功能描述

智能網關系列産品提供多種上網方式，支持網線、2G、3G、4G、WiFi 等方式上網，同時提供計算機客戶端以及安卓/IOS 手機微信端。産品支持西門子、三菱、歐姆龍等大量

PLC 設備，網絡配置簡單，無需用戶了解複雜的網絡環境和服務器配置，普通電氣工程師

1) 讀取 PLC、儀器儀表、變頻器、觸摸屏等的數據，通過網絡發送到雲平台；

2) 可以遠程上傳、下載和調試 PLC/觸摸屏程序，不用去現場出差，降低差旅成本；

3) 支持防拆機，定時向 PLC 等模塊發送心跳，當模塊被拆掉，可以進行設備鎖機；

4) 支持斷網續傳，本地内置 SD 卡，可以在斷網的情況下，存儲曆史數據，網絡恢複之後再上傳至雲平台。

智能網關設備

支持 2G/3G/4G 和以太網上網，4G 爲全網通，支持聯通/移動/電信

2/3/4G通訊方式。
